H型立式斜流泵

10627

產品詳情

H型立式斜流泵

H型立式斜流泵概述

立式斜流泵特別適合作電廠循環水泵之用，也可作鋼鐵廠、船塢等各工業輸水泵及城市送水、排污、鹽田輸鹵、排水和農田排灌泵等之用。

性能范圍

流量：Q=600~54000m3/h

揚程: H=4~95m

產品特點

1.體積小，重量輕，機組占地面積小，啟動前不用灌水。

2.效率高，泵效率達80~91%左右。

3.汽蝕性能好。

4.安全可靠，使用壽命長。適用于輸送55C以下的清水、  海水等液體。經特殊設計的泵也可輸送污水、鹵水及85C以下的液體。

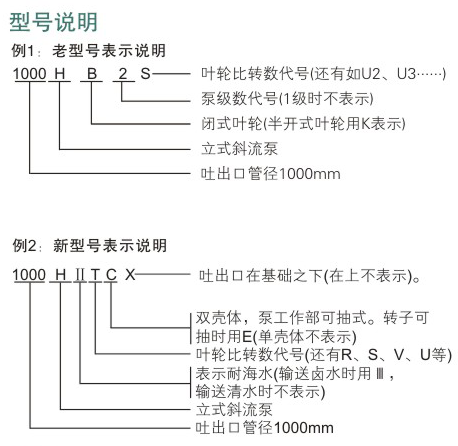

H型立式斜流泵型號說明

結構

H型泵為單、雙級立式離心或斜流式葉輪并帶導葉體的泵。

1.泵機連接方式(見立式斜流泵安裝形式圖)。單基礎: 機泵直聯，安裝在一個基礎上。其中泵的吐出口管在泵基礎之上，也有在泵基礎之下。雙基礎: 機泵安裝在各自的基礎上。

2 泵的吸入水池為濕坑式，即將泵直接插入開敞的水渠中(根據用戶需要，也可以設計成干坑式結構)。

3.泵采用可調結構，葉片在運轉過程中可直接調節，葉片調節范圍+2.750--100 。

4.泵中間的軸承為水潤滑橡膠軸承、BBF軸承或賽龍軸承。

5.泵軸設有軸護管，護管內充有潔凈的壓力水，以潤滑軸承。特殊環境下，也可油潤滑銅合金軸承，或用抗干磨軸承，泵本身輸送介質潤滑。

6.泵可分為轉子(葉輪、軸、護管、軸承、軸封等)和導葉體可抽出的雙殼式(見1400HTCXE.  1600HK、1800HK型泵結構圖)和不可抽出的單殼式結構(見2200HB型泵結圖)。

7 泵的軸向推力大部分由電動機的止推軸承承受，吐出口徑為350-1000mm的部分泵，可根據需要設計成由泵本身的止推軸承來承受軸向力，見H型泵結構圖(350-1000mm口徑)。

軸封

泵上端設有填料函，采用軟填料密封，也可采用機械密封，或停車密封。軸封處裝有可更換的軸套以保護泵軸。

傳動

泵通過剛性聯軸器由電動機直接驅動。從傳動端看，泵為順時針?lè )较蛐D。一般來說泵允許短時間反轉，當用戶不允許泵反轉時也可加止逆機構。

注: 部分泵采用彈性聯軸器連接(泵本身有止推軸承時)。

H型立式斜流泵結構參數表
